Kodėl kaista elektrinio grindų šildymo termostatas?

Elektriniam grindų šildymui naudojami termostatai turi ribotą jungimo pajėgumą, t. y. maksimali šildymo elemento – elektrinio kilimėlio, šildymo kabelio arba infraraudonųjų spindulių šildymo plėvelės – galios apkrova neturi viršyti 3000 W. Pajungus galingesnį šildymo elementą nei leidžiama, termostatas gali kaisti ir sukelti gaisro pavojų. Tai aktualu tiek naudojant grindų šildymo sistemas vonios kambariuose, tiek gyvenamosiose ar komercinėse patalpose.

Sprendimas, kai šildymo elementas viršija termostato galimybes

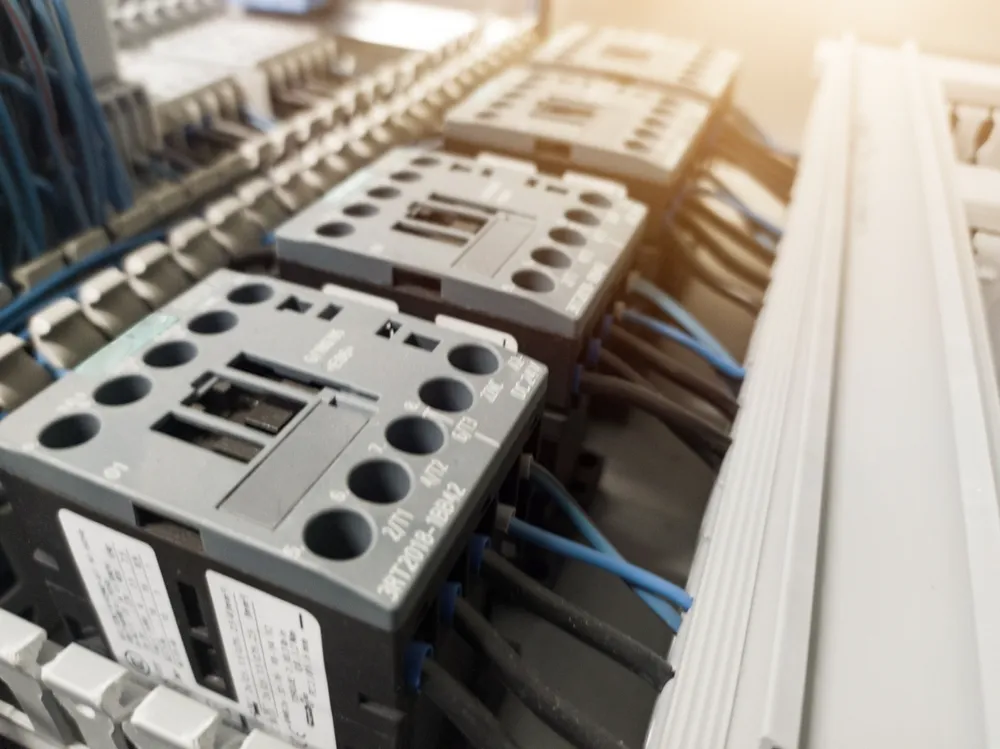

Didesnės galios šildymo elemento pajungimą efektyviai išsprendžia magnetinis kontaktorius – relė, skirta naudoti aukštos srovės stiprio grandinėje. Šis sprendimas užtikrina patikimą elektrinio grindų šildymo sistemos veikimą ir padidina saugumą.

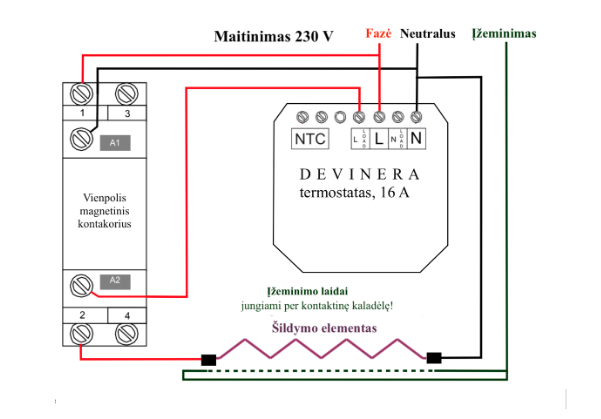

Prijungimo principas:

1. Termostato fazės išėjimas („L Load“ terminalas) naudojamas kontaktoriaus ritės įjungimui per „A2“ terminalą.
2. Termostato neutralaus išėjimo („N Load“ terminalas) laidas prijungiamas prie kontaktoriaus ritės per „A1“ terminalą.
3. Maitinimo fazės laidas jungiamas per kontaktoriaus įvestį į „1“ terminalą, o išėjimas iš kontaktoriaus į elektrinį šildymo elementą išvedamas per „2“ terminalą.

Daugiapolinis kontaktorius – sprendimas didesniems šildymo projektams

Jei vienas termostatas valdo kelis šildymo elementus, pvz., daugiau nei vieną elektrinį grindų šildymo kabelį arba infraraudonųjų spindulių plėvelės sekciją, reikalingas daugiapolinis kontaktorius. Jis užtikrina, kad sistema veiks saugiai ir efektyviai:

• Keli fazės maitinimo laidai jungiasi per kontaktoriaus terminalus 1, 3 ir 5, o atitinkami fazės išėjimai į šildymo elementus – per 2, 4 ir 6 terminalus.
• Užtikrinkite, kad prijungtų šildymo elementų galia neviršytų kontaktoriaus nominalinės srovės.

Pavyzdžiui: jei valdomi penki po 4 700 W galingumo elektrinio grindų šildymo kilimėliai, 3 polių 63 A kontaktoriui galima prijungti po du šildytuvus prie dviejų polių ir vieną prie likusio.

Tinkamas jungimas – saugumo garantija

1. Neutralus laidas neturi būti grąžinamas per termostatą. Jį reikia sujungti tiesiogiai su maitinimo šaltinio neutraliu laidu per kontaktinę kaladėlę.
2. Šildymo elemento įžeminimo laidas turi būti sujungtas su maitinimo šaltinio įžeminimo laidu per kontaktinę kaladėlę.

Šios jungimo gairės taikomos visų tipų elektrinėms šildymo sistemoms – nuo standartinių elektrinių grindų šildymo kabelių iki pažangios infraraudonųjų spindulių šildymo plėvelės.
